Njemačka Elektro Privreda odabrala je Kenwood NEXEDGE® za radio komunikaciju u izazovnom planinskom području

---





Elektrizitätswerke Schönau Netze GmbH (EWS), sa sjedištem u Njemačkoj u blizini Stuttgarta, zajedno s tvrtkama Energieversorgung Titisee-Neustadt GmbH (EVTN) i tvrtkom Kraftwerk Köhlgartenwiese GmbH osiguravaju opskrbu plina i električne energije kupcima u regiji.

Zajedno sa susjednim područjima opskrbe energije pokrivaju područje od otprilike 70 km s promjenama visine do 1000 m.

Elektrizitätswerke Schönau eG osnovana je nakon katastrofe u Černobilu 1986. Glavna svrha EWS-a je opskrba električnom energijom i plinom, ali se također bave distribucijom električne energije iz obnovljivih izvora diljem zemlje.

Da bi uspostavili integriranu i sigurnu podatkovnu i govornu komunikacijsku mrežu za svoje operacijske procese, sve tri komunalije pristale su implementirati Smart-Radio-Net mrežu tvrtke Smart Radio Net GmbH (SRN) zajedno s komponentama radijske mreže i pretplatničkim jedinicama iz Kenwooda.

Osiguravanje pouzdanih i stabilnih radio komunikacijskih usluga
Za dobavljače plina i električne energije, nužan je pouzdan i stabilan komunikacijski sustav. Jasne komunikacije tijekom događaja pri uključivanju opskrbe su od bitnog značaja, a osoblje na terenu mora biti dostupno tijekom nestanka struje ili tijekom održavanja.

Podatkovna komunikacija se proširila zbog važnosti u Smart mrežama i koristi se u kontrolnim, mjernim i prilagodbenim događajima u tim komunikacijskim mrežama i to je značajan čimbenik odluke EWS-a za izgradnju digitalne govorne i podatkovne komunikacijske mreže.

Direktor EWS-a, gospodin Martin Halm izlaže glavne kriterije za njihovu odluku: „Jedna od mojih briga bila je da su sve tri komunalije u stanju komunicirati jedni s drugima koristeći jednu infrastrukturu sustava i isti tip komunikacijskog uređaja. Drugi aspekt bio je izgraditi radijsku mrežu sa što manjim brojem fizičkih mjesta.“



Planiranje mreže

Planiranje radijske mreže pokazalo se kao jedan od najzahtjevnijih aspekata s kojima se SRN suočio u pružanju rješenja. Topologija područja, koje je smješteno u blizini najviše planine u regiji i blizina Švicarske i Francuske predstavljaju glavne izazove: „Ključ je bio osigurati potrebne frekvencije. Bilo bi vrlo teško dobiti frekvencije za sustav TETRA ili Digital Mobile Radio (DMR) sustav“, objašnjava Stefan Lichy, direktor inženjeringa i marketinga u SRN-u.

Zahvaljujući bliskom radu i suradnji s njemačkim Bundesnetzagenturom, pronađene su vrlo uske frekvencije, koje su bile koordinirane sa švicarskim i francuskim nadležnim tijelima. „Glasovna i podatkovna komunikacija je specijalnost Smart-Radio-mreže koja povezuje ove sustave. Dobavljač kojeg smo odabrali za funkciju glasovnih komunikacija je Kenwood s tehnologijom koja se temelji na NEXEDGE NXDN sustavu“, objašnjava Lichy.



Od planiranja do instalacije

Zahvaljujući glavnoj prednosti Smart Radio Net-a, samo tri strateški postavljene repetitorske stanice bile su potrebne za pokrivanje područja rada.

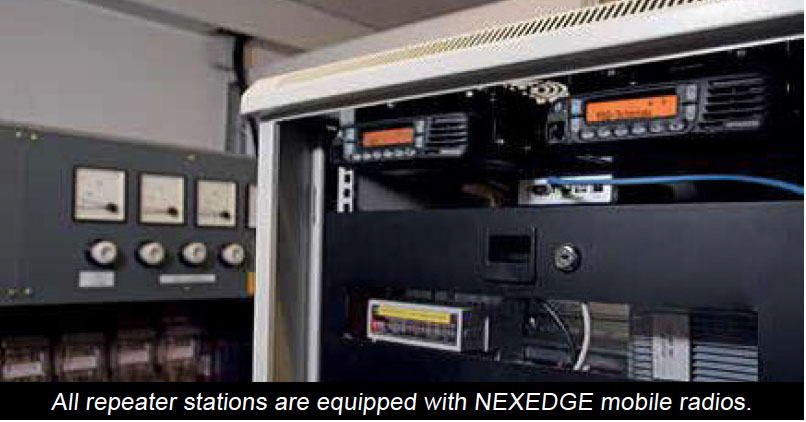

Repetitorske stanice opremljene su NEXEDGE NXR-710E repetitorima povezanim s KTI-3M IP mrežnim sučeljima.

Jedan od glavnih razloga za smanjenje troškova instalacije bio je funkcija postojeće infrastrukture za EWS, primjerice, korištenje njegovih HV stupova. Ostali razlozi uključuju nisku potrošnju NEXEDGE NXDN radio uređaja koji osigurava elastičnu energiju zamračenja postaje koja osigurava sigurno i kontinuirano djelovanje do sedam dana.



PMR i telefonske funkcije u jednom uređaju

Uključivanjem telefonskog sučelja moguće je pripojiti telefonski sustav u radio sustav i obrnuto. To omogućuje osoblju na terenu izravno biranje telefonskih korisnika ili ekstenzija te upućivanje i primanje telefonskih poziva s njihovih NEXEDGE radija.

Lichy objašnjava partnerstvo s Kenwoodom: „Zahvaljujući izvrsnoj izvedbi i snažnoj konstrukciji, odlučili smo se za Kenwood radio. Radio se savršeno usklađuje s našim sustavom.“ Kako je daljinsko upravljanje i prebacivanje postalo sve važniji u radu sustava distribucije energije, radio sustav je bio izravno povezan s glavnim dispečerskim centrom EWS-a.



Povećanje učinkovitosti, integracije i korisnosti za korisnika

Posebna značajka koju je zabilježio gospodin Martin Halm za EWS bio je automatska frekvencija i odabir mreže pri prelasku s jednog područja mreže na drugu. Budući da radio ne može mijenjati topologiju područja, imali smo zahtjev za da radio automatski mijenja frekvencije za obradu roaming događaja. Zahvaljujući sposobnostima NEXEDGE tehnologije, taj je zahtjev lako ispunjen.

Vozila su opremljena NX-700E mobilnim radiom opremljenim GPS modulom. Kako je poznato mjesto svakog radija, radio se programira s podacima o tome gdje pokrivenost mreže završava i počinje nova pokrivenost mreže, čime se frekvencije i mreže automatski mijenjaju na temelju GPS koordinata, a ne RSSI ili snage signala.

Još jedna prednost koju je naglasio g. Halm je da mobilni radio u vozilu može biti korišten za komunikaciju s osobljem na terenu. „Vrlo je prikladno jer možete koristiti ovu značajku kako biste izravno komunicirali s transformatorske stanice, na primjer, što je važno u slučaju izmjene opskrbe ili sličnih događaja.“



Prednosti Smart Radio Net-a

Optimizirano za podatke

Modulacijski algoritam i protokoli koji se koriste u sustavu optimizirani su za uskopojasne sustave prijenosa podataka i omogućuju visoku iskoristivost dostupnog frekvencijskog spektra (optimalni bitovi / hertz).



Integrirani glas

Smart Radio Net nudi integriranu glasovnu komunikaciju zajedno s telemetrijom preko jedne infrastrukture radijske mreže.



Otpornost na prekid komunikacije

Rješenje radijske mreže koju je izradio SRN radi s vrlo niskim zahtjevima napajanja (<6 W, obično <1 W). To rezultira vrlo malom ukupnom potrošnjom energije. U kombinaciji s troškovno učinkovitim neprekidnim napajanjem (UPS), moguće je premostiti prekid napajanja do tjedan dana i održavati operacije tijekom tog razdoblja.
